VANNE à VANNE EN ACIER FONTE DE CLASSE 150 ~ 1500
OS&Y, tige montante, cale flexible
Capot boulonné, anneau de siège fileté ou soudé
ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M,
A351 CF3, A351 CF3M, A351 CN7M
Conformité aux normes
Conception et fabrication : ANSIB16.34, API600 API6D, API603, BS1414
Face à face (de bout en bout):ANSIB16.10,API6D
Connexion à bride : 2"~24"à ANSIB16.5,22",26"~36"à MSS-SP-44 à API605 sur demande
Essai et inspection : API598, API6D
Extrémité soudée bout à bout : ANSIB16.5
A. Palier de butée à billes anti-friction : réduit le frottement entre les pièces d'accouplement pour assurer un fonctionnement en douceur
B. Vis sans tête : fixe l'écrou de fourche dans le capot
C.Mamelon de graissage : Fournit du lubrifiant aux pièces d'accouplement
|
Matériaux |
|
NON. |
Nom de la pièce |
Matériel |
|
19 |
Graisseur |
Laiton |
|
18 |
Vis sans tête |
Acier Carbone |
|
17 |
écrou de roue à main |
Acier Carbone |
|
16 |
Volant |
Fonte malléable/acier moulé/fer ductile/acier ouvré |
|
15 |
écrou de joug |
Acier au carbone/inox |
|
14 |
Boulon à oeil et écrou |
A 193 B7/A194 2H~A193 B8/A194 8 |
|
13 |
Broche |
Acier au carbone/acier inoxydable |
|
12 |
écrou de tige |
A 439-D2/cu-alliage |
|
11 |
Bride de presse-étoupe |
Acier au carbone/équivalent au matériau du corps |
|
dix |
Glande |
Acier inoxydable |
|
09 |
Siège arrière |
Acier inoxydable |
|
08 |
Tige |
Acier inoxydable |
|
07 |
Anneau de siège |
CS+SS/SS/SS+STL |
|
06 |
Coin |
Matière voir corps |
|
NON. |
Nom de la pièce |
CAT |
LCB |
WC6 |
WC9 |
|
05 |
Boulon et un écrou |
A193 Gr B7/A194 Gr 2H |
A320 Gr L7/A194 Gr 4 |
A193 Gr B16/A194 Gr 4/7 |
A193 Gr B16/A194 Gr 4/7 |
|
04 |
Garniture de presse-étoupe |
Graphite |
Graphite |
Graphite |
Graphite |
|
03 |
Joint |
Enroulé en spirale/Fer doux |
Enroulé en spirale/Fer doux |
Enroulé en spirale/SS304 |
Enroulé en spirale/SS304 |
|
02 |
Bonnet |
A216 Gr WCB |
A352 Gr LCB |
A271 Gr WC6 |
A271 Gr WC9 |
|
01 |
Corps |
A216 Gr WCB |
A352 Gr LCB |
A271 Gr WC6 |
A271 Gr WC9 |
|
NON. |
Nom de la pièce |
C5 |
C12 |
CF8 |
CF8M |
|
05 |
Boulon et un écrou |
A193 Gr B16/A194 Gr 4/7 |
A193 Gr B16/A194 Gr 4/7 |
A193 B8/A194 8 |
A193 B8M/A194 B8 |
|
04 |
Garniture de presse-étoupe |
Graphite |
Graphite |
Graphite |
Graphite |
|
03 |
Joint |
Enroulé en spirale/Fer doux |
Enroulé en spirale/Fer doux |
Enroulé en spirale/SS304 |
Enroulé en spirale/SS316 |
|
02 |
Bonnet |
A217 Gr C5 |
A217 Gr C12 |
A351 Gr CF8 |
A351 Gr CF8M |
|
01 |
Corps |
A217 Gr C5 |
A217 Gr C12 |
A351 Gr CF8 |
A351 Gr CF8M |

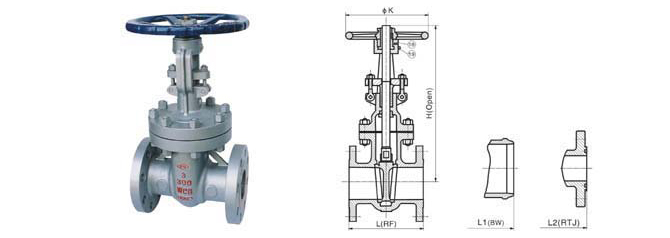

VANNE à VANNE EN ACIER FONTE DE CLASSE 150 ~ 1500
|
Classer |
Dimensions |
|
150 |
Taille |
pouce |
2 |
2-1/2 |
3 |
4 |
6 |
8 |
dix |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
|
L-RF |
millimètre |
178 |
191 |
203 |
229 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
710 |
762 |
711 |
|
L1-PC |
millimètre |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1016 |
|
L2-RTJ |
millimètre |
191 |
203 |
216 |
241 |
279 |
305 |
343 |
368 |
394 |
419 |
445 |
470 |
521 |
559 |
610 |
610 |
710 |
762 |
711 |
|
H |
millimètre |
400 |
490 |
510 |
585 |
795 |
1015 |
1230 |
1465 |
1755 |
2030 |
2210 |
2510 |
2880 |
2930 |
3150 |
3200 |
3450 |
3600 |
3735 |
|
K |
millimètre |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
600 |
750 |
750 |
915 |
915 |
915 |
1000 |
1000 |
1000 |
|
Poids |
RF |
kg |
18 |
28 |
30 |
50 |
85 |
128 |
220 |
310 |
450 |
550 |
700 |
810 |
1130 |
1680 |
2230 |
2780 |
2860 |
3050 |
3700 |
|
PC |
kg |
15 |
22 |
26 |
40 |
77 |
118 |
200 |
290 |
435 |
510 |
650 |
880 |
1100 |
1800 |
2200 |
2650 |
2950 |
3250 |
3520 |
|
RTJ |
kg |
20 |
29 |
37 |
56 |
84 |
138 |
210 |
310 |
450 |
565 |
740 |
927 |
1125 |
1700 |
2235 |
2800 |
2900 |
3070 |
3750 |
|
300 |
Taille |
pouce |
2 |
2-1/2 |
3 |
4 |
6 |
8 |
dix |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
|
L-RF |
millimètre |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1397 |
1524 |
1626 |
1727 |
|
L1-PC |
|
L2-RTJ |
millimètre |
232 |
257 |
298 |
321 |
419 |
435 |
473 |
518 |
sept |
|
